Контроллер ЖК-элементов LQ-25
Основные характеристики:
| • выходное напряжение: | до ±25 В |
| • максимальный выходной ток: | 15 мА |
| • шаг установки выходного напряжения: | 10 мВ |
| • выходная частота: | 2000 Гц |
| • частота модуляции: | 0.5…150 Гц |
| • постоянное смещение на выходе: | не более ±10 мВ |
| • интерфейс: | USB (гальваническая развязка) |
| • питание: | сеть 220 В, 50 Гц |
| • габариты: | 160 x 140 x 60 мм (корпус Z-4A) |

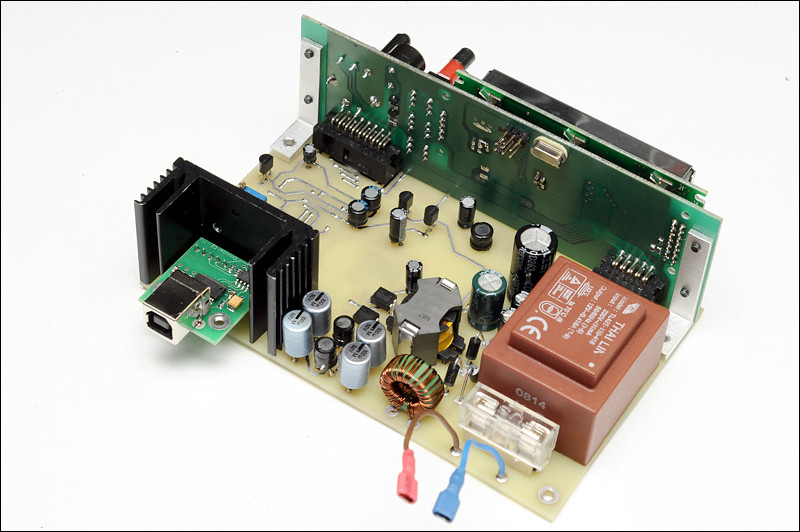

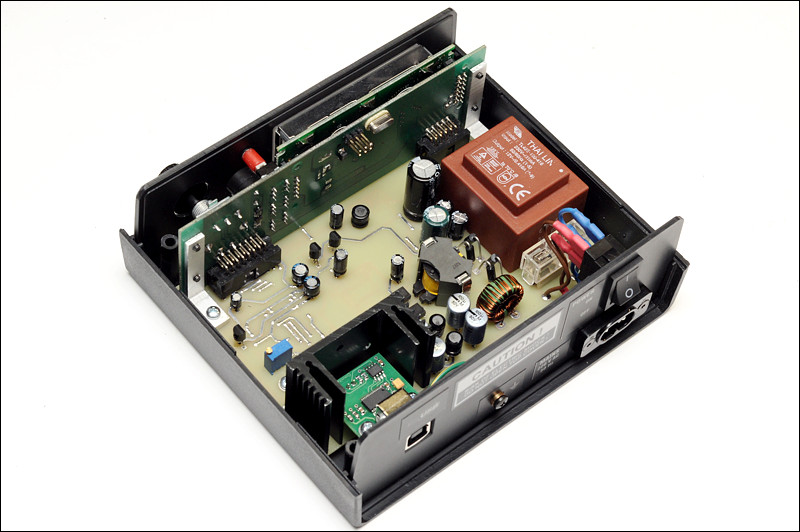

Контроллер ЖК-элементов LQ-25 является функциональным аналогом контроллера LCC25 фирмы Thorlabs. Контроллер позволяет получать на выходе прямоугольный сигнал частотой 2 кГц с программируемой амплитудой до 25 В и модуляцией частотой от 0.5 до 150 Гц. Модуляция может быть внутренней или внешней. Прибор имеет схему поддержания нулевой постоянной составляющей на выходе с точностью до 10 мВ. Управление возможно как с передней панели, так и через интерфейс USB.
Links:
Downloads:
lq-25_sch_pcb.pdf (673 kB) - схема и плата в pdf.
lq-25_pcad.zip (129 kB) - схема и плата в PCAD-2006.
lq-25_manual.pdf (93 kB) - руководство пользователя.
lq-25_source.zip (37 kB) - исходник и прошивка контроллера (IAR).
lq-25_panel.zip (84 kB) - передняя панель (pdf и cdr).
lq-250_dll.zip (43 kB) - исходник DLL (C++ Builder 6).
lq-25_test.zip (292 kB) - исходник тестовой программы (C++ Builder 6).Ридико Леонид Иванович
