Лабораторный блок питания PSL-1210

Основные характеристики:

• выходное напряжение:0…15 В
• максимальный ток нагрузки:до 10 А
• максимальная мощность в нагрузке:100 Вт
• защита от короткого замыкания
• питание:сеть 220 В ±10%, 50 Гц
• габариты:150 x 90 x 200 мм

Источник питания PSL-1210 предназначен для питания различного электронного оборудования, например, контроллеров шаговых двигателей. Источник может использоваться в научных экспериментах, при разработке и ремонте электронной аппаратуре, а также в промышленности.

Источник построен на основе интегрального импульсного стабилизатора и имеет высокий КПД для всех значений выходного напряжения.

Выходное напряжение регулируется в пределах 0…15 В (для модели PSL-1210-15). Пределы регулировки могут быть выбраны другими. Регулировка выходного напряжения осуществляется переменным резистором на передней панели. Возможен другой вариант конструктивного оформления регулятора: ручка на передней панели заменяется резистором под шлиц для регулировки с помощью отвертки. Этот вариант подходит для тех случаев, когда требуется постоянное выходное напряжение и его несанкционированное изменение нежелательно.

Максимальный выходной ток (ток срабатывания защиты) составляет 10 А. В долговременном режиме работы допустимый выходной ток определяется максимальной мощностью в нагрузке 100 Вт. Источник питания имеет защиту от короткого замыкания на выходе и от перегрева.

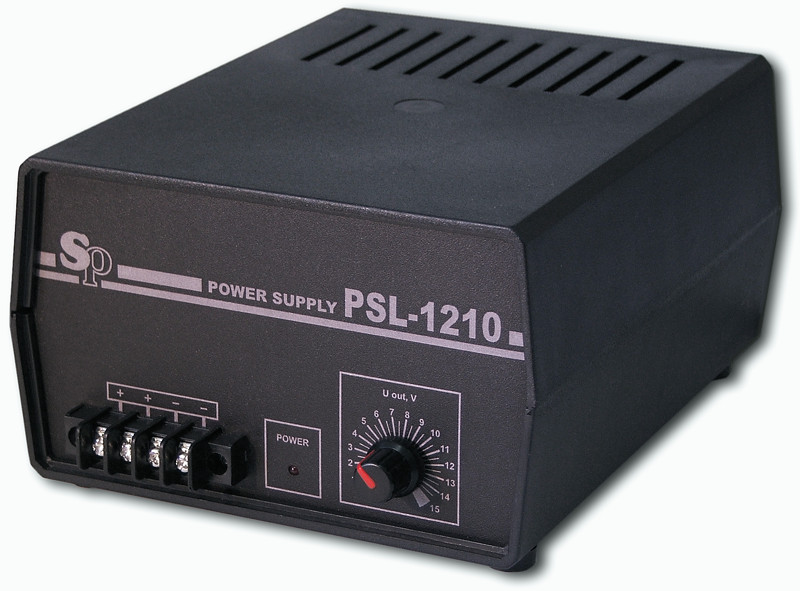

Источник питания собран в пластмассовом корпусе Z-2A. На передней панели источника питания расположены клеммы для подключения нагрузок, светодиод индикации включения и регулятор выходного напряжения. На задней панели источника питания расположен сетевой шнур, сетевой выключатель и клемма заземления.

Downloads:
psl-1210_sch.pdf (49 kB) - схема.
psl-1210_pcb.pdf (269 kB) - рисунок печатной платы (pdf).
psl-1210_manual.pdf (67 kB) - руководство пользователя.
psl-1210_pdf.zip (100 kB) - коллекция рисунков панели (pdf).
psl-1210_corel.zip (302 kB) - коллекция рисунков панели (cdr).
psl-1210_pcad.zip (119 kB) - печатная плата и схема (PCAD 4.5, PLT, OrCAD 9.2).
psl-1210_hs.zip (32 kB) - чертеж радиатора (AutoCAD).
