Лабораторный блок питания PSL-180
Основные характеристики:
| • количество каналов выходного напряжения: | 4 |
| • выходное напряжение канала 1: | ±5 В |
| • выходной ток канала 1: | до 0.8 А |
| • выходное напряжение канала 2: | ±15 В |
| • выходной ток канала 2: | до 0.3 А |
| • выходное напряжение канала 3: | +12 В |
| • выходной ток канала 3: | до 1 А |
| • выходное напряжение канала 4: | +30…+180 В |
| • выходной ток канала 4: | до 0.1 А |
| • защита от короткого замыкания | |
| • индикация наличия выходного напряжения | |
| • питание: | сеть 220 В ±10%, 50 Гц |
| • габариты: | 150 x 90 x 220 мм |
Универсальный лабораторный источник питания PSL-180 предназначен для питания различных электронных схем и может использовать в научных экспериментах, при разработке или ремонте электронной аппаратуры, а также в промышленности. Все выходные уровни имеют защиту от короткого замыкания, а также индикацию наличия выходных напряжений.

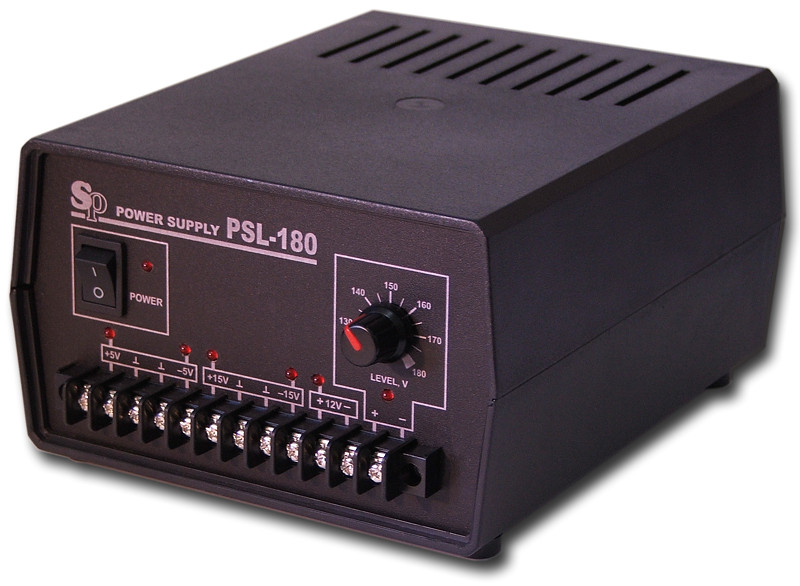

Источник питания собран в пластмассовом корпусе Z-2A. На передней панели источника питания расположены сетевой выключатель, светодиод индикации включения, клеммы для подключения нагрузок, светодиоды индикации наличия выходных напряжений, регулятор выходного напряжения канала 30...180 В. На задней панели источника питания расположены сетевой шнур и клемма заземления.
Downloads:
psl-180_sch_pcb.pdf (70 kB) - схема и плата (pdf).
psl-180_manual.pdf (67 kB) - руководство пользователя.
psl-180_pdf.zip (41 kB) - рисунок панели (pdf).
psl-180_corel.zip (43 kB) - рисунок панели (cdr).
psl-180_pcad.zip (88 kB) - печатная плата (PCAD 2006).Ридико Леонид Иванович
