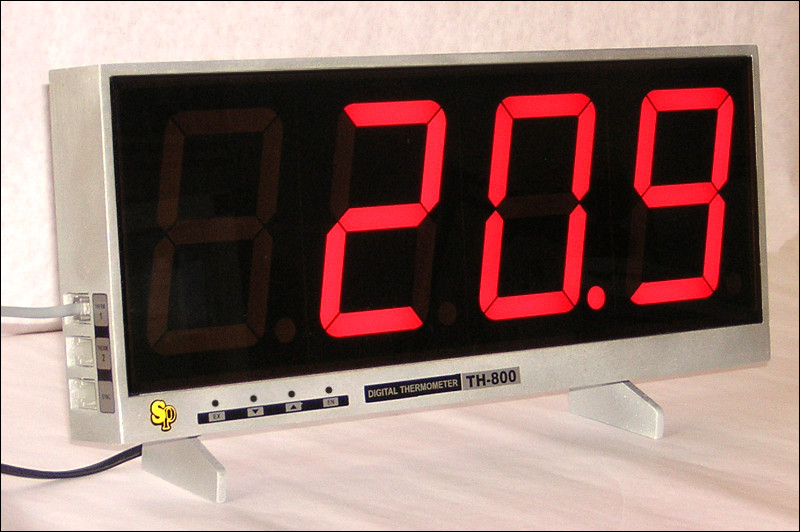

Электронные часы-термометр TH-800

Основные характеристики:

• высота цифр100 мм
• возможность синхронизации по сети RS-485
• диапазон измеряемых температур–55.0...+99.9°С
• дискретность измерения температуры0.1°С
• количество датчиков температуры2
• макс. расстояние до датчика температурыдо 20 м
• цифровая калибровка датчиков температуры
• питаниесеть 220 В
• потребляемая мощность5 Вт
• размеры380 x 160 x 40 мм
• вес1.4 кг

Описание

Часы-термометр обеспечивают попеременную индикацию на светодиодном табло текущего времени и двух значений температуры, полученных с двух внешних датчиков. Имеется возможность из меню выключить индикацию любой из этих величин.

Датчики температуры типа DS18S20 фирмы MAXIM подключаются с помощью разъемов типа RJ-11, которые установлены на левой стенке корпуса. Максимальная длина линии датчика составляет 20 м. Формат вывода температуры настраивается из меню. Цифровая калибровка датчиков температуры позволяет повысить точность измерения. Калибровочные коэффициенты сохраняются в энергонезависимой памяти датчиков, поэтому замена датчика не нарушает калибровки.

Часы-термометр имеют встроенную литиевую батарею, которая обеспечивает работу микросхемы часов типа DS1307 фирмы MAXIM даже при отсутствии сетевого питания.

Светодиодные индикаторы большого размера (высота цифры 100 мм) повышенной яркости обеспечивают хорошую читаемость информации с большого расстояния, под большими углами и при яркой внешней засветке. Индивидуальная стабилизация тока питания каждого сегмента обеспечивает высокую равномерность яркости свечения табло. Дополнительно имеется возможность регулировки яркости из меню.

Синхронизация часов по сети

В текущей прошивке не реализовано

При необходимости эксплуатации нескольких часов внутри одного учреждения имеется возможность соединять часы в сеть. Для этого часы имеют разъем интерфейса RS-485 типа RJ-11. При соединении нескольких часов в сеть одни из них становятся ведущими, а все другие - ведомыми. Ведомые часы индицируют такое же время, какое установлено на ведущих. Если сигналы синхронизации перестают поступать по сети (например, питание ведущих часов выключается), ведомые часы переходят на синхронизацию от внутренней микросхемы часов, которая была синхронизирована ведущими часами при работе в сети.

Индикация температуры на ведомых часах может повторять индикацию ведущих или может быть полностью автономной с использованием датчиков температуры, подключенных к ведомым часам.

Порт RS-485 можно использовать для подключения часов к компьютеру или микропроцессорному контроллеру. В таком режиме часы могут служить в роли выносного индикаторного устройства с большим размером знакоместа и позволяют отображать любую цифровую информацию.

Питание

Часы-термометр имеют встроенный импульсный источник питания и питаются от сети 220 В переменного тока. Потребляемая мощность не превышает 5 Вт.

Исполнение

Часы-термометр выполнены в прямоугольном пластмассовом корпусе. Корпус имеет возможность крепления к стене или другой вертикальной поверхности. Кроме того, для настольного использования в комплект поставки входит специальная подставка. Возможно как внутреннее, так и наружное исполнение корпуса. Высокая яркость светодиодного табло позволяет размещать часы-термометр на улице даже в условиях прямого солнечного света.

Downloads:
th-800_sch.pdf (74 kB) - принципиальная схема.
th-800_pcb.pdf (507 kB) - печатная плата.
th-800_user.pdf (244 kB) - руководство пользователя.
th-800_user.zip (85 kB) - описание модификаций (PDF).
th-800_autocad.zip (85 kB) - чертежи корпуса (AutoCAD).
th-800_denew.zip (2023 kB) - вариант конструкции от DeNew Lab.
th-800_corel.zip (111 kB) - наклейки (Corel Draw, PDF).
th-800_pcad.zip (227 kB) - схема (OrCAD 9.2), плата (PCAD 4.5, PLT).
th-800_source.zip (227 kB) - прошивка и исходник (HEX, ASM AVR).
