Лабораторный блок питания PSL-3604

Основные характеристики:

• выходное напряжение:0…36 В
• выходной ток:0…4 А
• максимальная выходная мощность:100 Вт
• шаг установки напряжения:10 мВ
• шаг установки тока:1 мА
• режимы стабилизации:напряжение (CV), ток (CC)
• погрешность установки и измерения напряжения:0.02% + 10 мВ
• погрешность установки и измерения тока:0.02% + 1 mA
• нестабильность при колебаниях сети:<0.05%
• нестабильность при изменении тока нагрузки:<0.05%
• шум и пульсации, rms:<1 мВ (CV), <0.5 мА (CC)
• время восстановления при скачке тока нагрузки:<100 мкс
• температурная нестабильность:<100 ppm/°C
• долговременная нестабильность:<0.05%
• тип интерфейса:USB (изолированный)
• питание:сеть 220 В ±10%, 50 Гц
• потребляемая мощность:<150 Вт
• габариты:150 x 90 x 220 мм

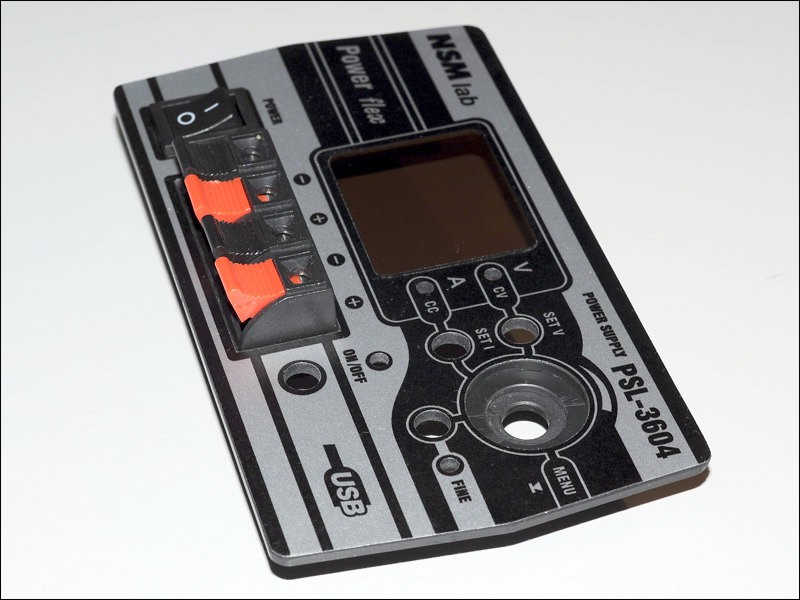

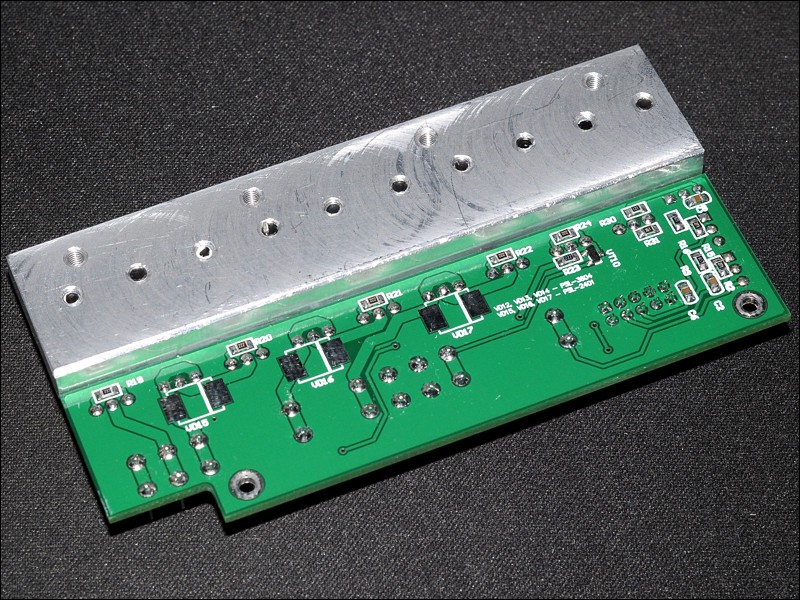

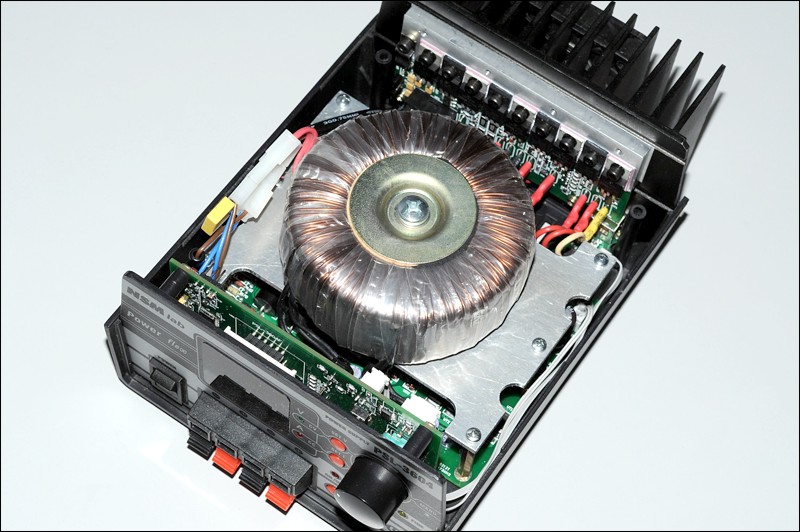

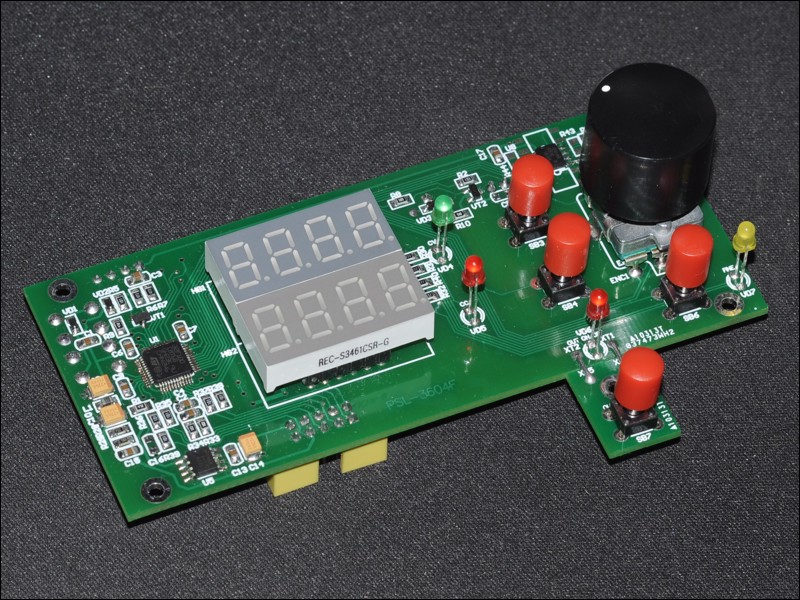

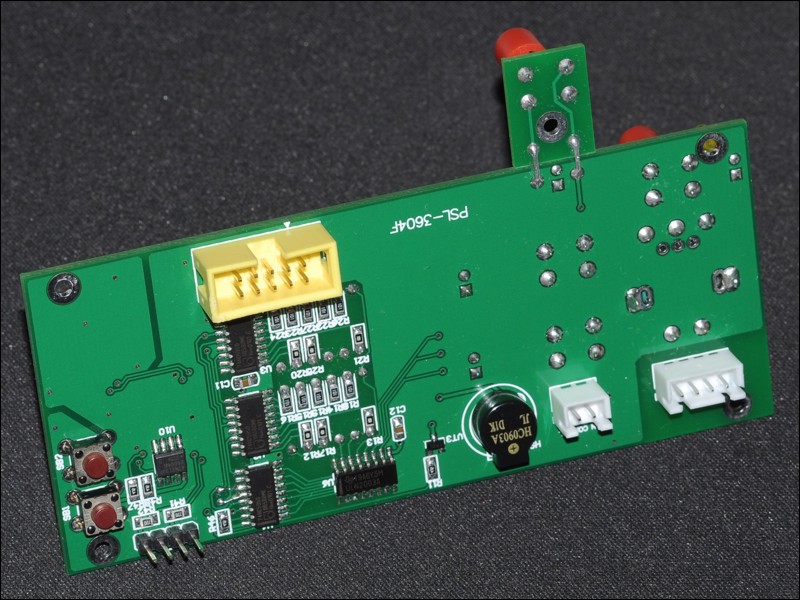

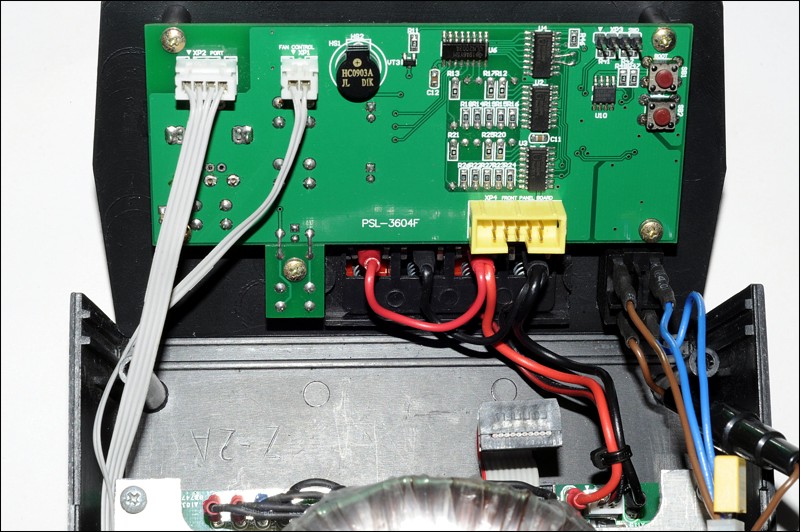

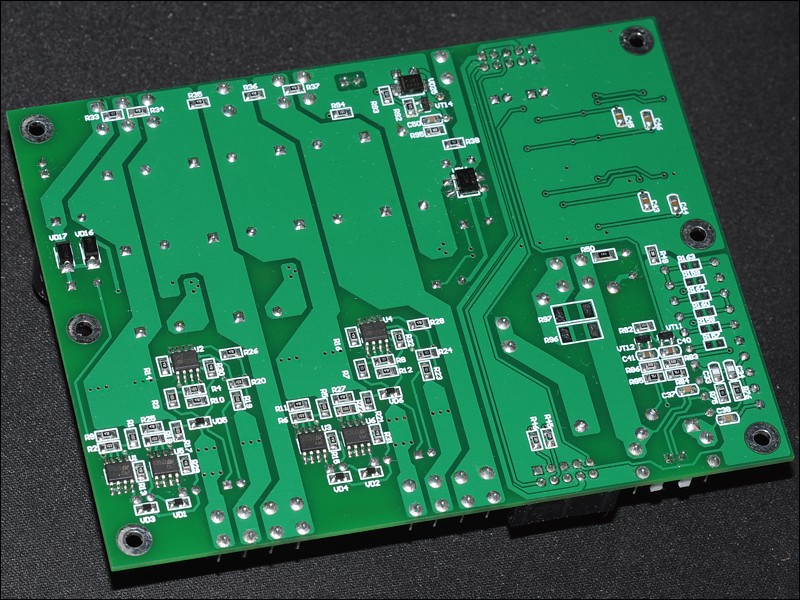

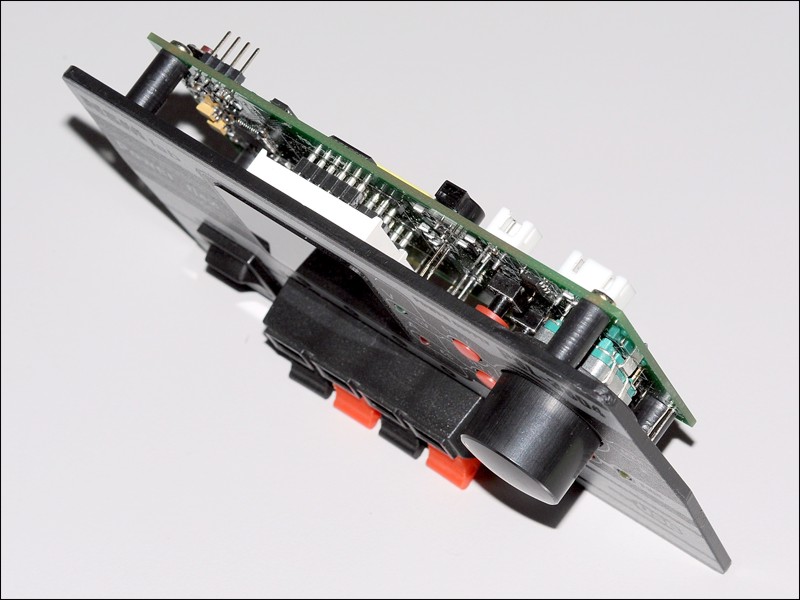

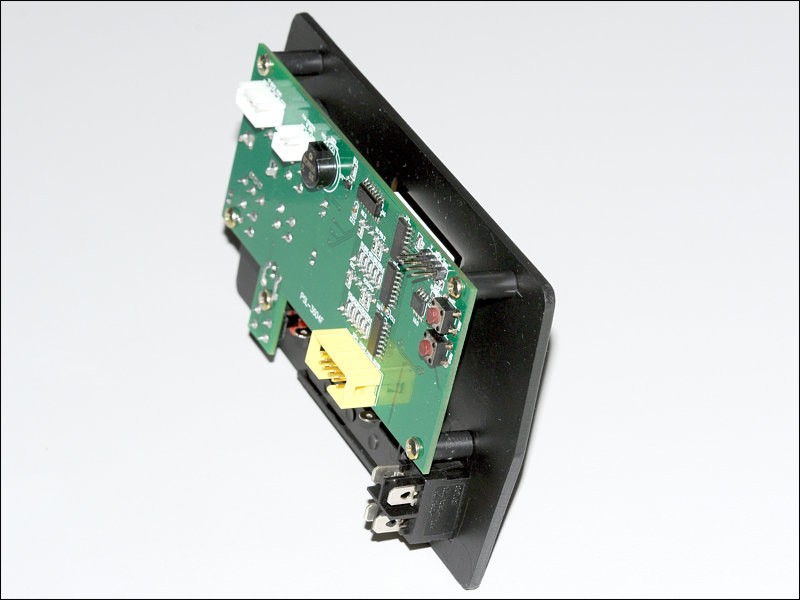

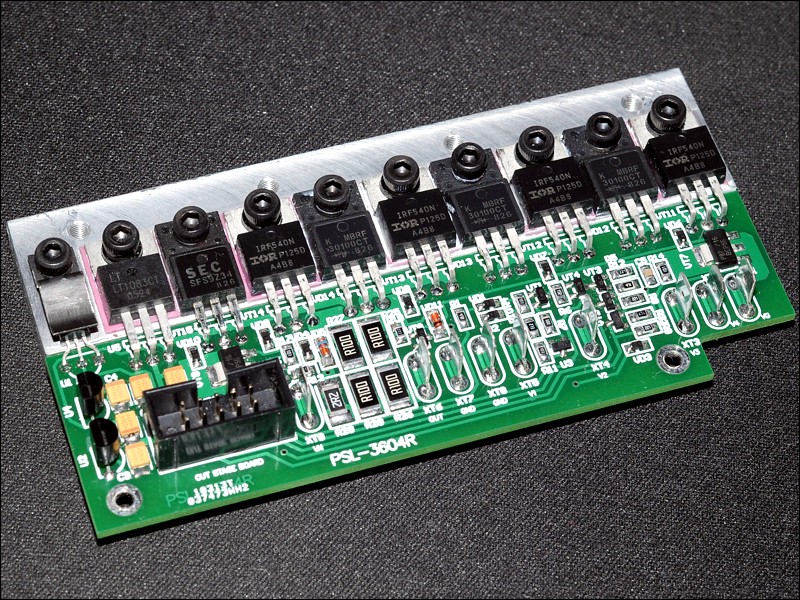

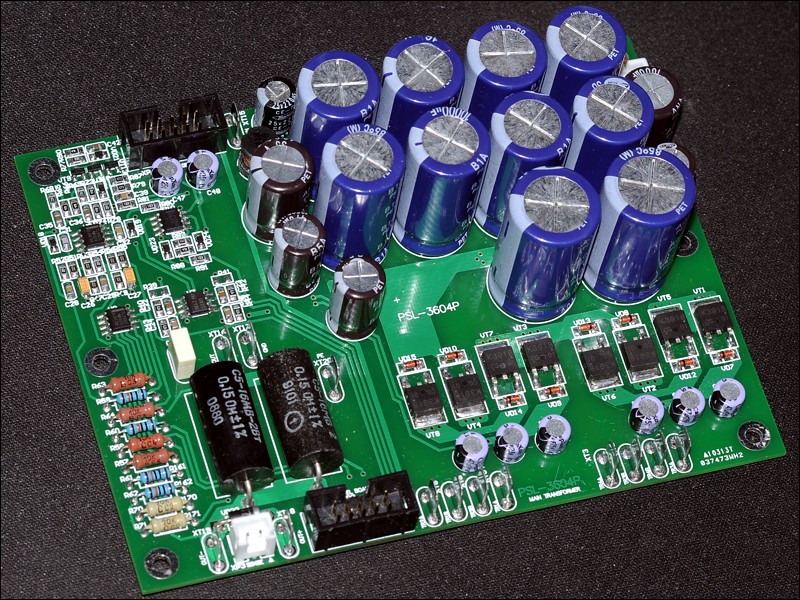

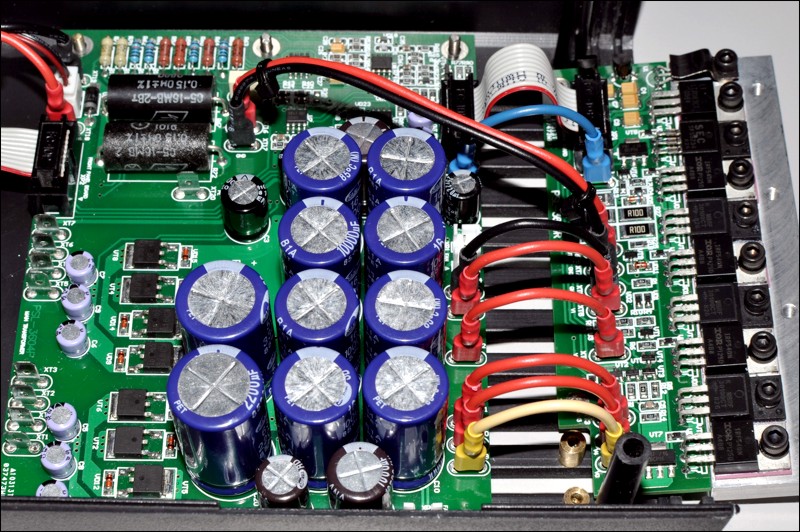

Лабораторный источник питания (блок питания, БП) PSL-3604 представляет собой стабилизированный источник питания с регулируемым выходным напряжением и регулируемым ограничением выходного тока. Источник полностью линейный, что обеспечивает низкий уровень помех и пульсаций выходного напряжения, а также хорошие динамические характеристики. Отличительной особенностью является практически полное отсутствие выходной емкости, что гарантирует отсутствие паразитных выбросов тока при сложном поведении нагрузки. Для уменьшения рассеиваемой мощности применен выходной каскад с многоуровневым питанием и синхронный выпрямитель. Источник имеет высокий коэффициент стабилизации выходного напряжения и высокую температурную стабильность, что позволяет использовать его при проведении прецизионных измерений. Управление по интерфейсу USB позволяет встраивать источник в автоматизированные измерительные системы.

Описание будет дополнено.

Links:
  1. Обсуждение на форуме Diod.club
  2. Обсуждение на форуме Radiokot
  3. Обсуждение на форуме EEVblog
  4. Видео на Youtube
  5. Посты в ЖЖ на тему PSL-3604: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16
Downloads:
psl-3604_sch.pdf (590 kB) - схема БП.
psl-3604_pcb.pdf (396 kB) - рисунок печатных плат.
psl-3604_manual.pdf (1425 kB) - руководство пользователя.
psl-3604_bom.pdf (15 kB) - перечень элементов.
psl-3604_comp.pdf (101 kB) - компоновка БП.
psl-3604_model.pdf (43 kB) - схема модели БП.
psl-3604_hw_fix.pdf (1862 kB) - доработка плат первой версии.
psl-3604_history.zip (10 kB) - история изменений и параметры трансформатора.
psl-3604_front_versions.pdf (3028 kB) - история передней панели.
psl-3604_fp.zip (421 kB) - рисунки передней панели (pdf).
psl-3604_corel.zip (686 kB) - рисунки передней панели (cdr).
psl-3604_pcad.zip (210 kB) - файлы разводки печатных плат (PCAD 2006).
psl-3604_gerber.zip (293 kB) - платы в формате Gerber.
psl-3604_pcb_lut.pdf (258 kB) - рисунок плат для LUT.
psl-3604_204_hex.zip (26 kB) - прошивка БП.
psl-3604_204_source.zip (170 kB) - исходник на C++ (IAR EWARM 6.50).
powerview_300.zip (577 kB) - софт для PC.
powerview_300_source.zip (1011 kB) - исходник софта для PC (C++ Builder 6).
