Доработка магнитофона «Олимп-005» Магнитофон «Олимп-005» имеет очень хороший дизайн. Несмотря на то, что внутри он заметно упрощен, все равно этот апарат является одним из лучших кандидатов на доработку. Выпускались две модификации магнитофона: сначала «Олимп-005С», затем «Олимп-005С1». В модели «С1» используется другой блок управления (теперь он на логике серии К561), отсутствует поиск по паузам (головки поиска больше нет), другая конструкция модуля индикации, плюс еще некоторые мелкие отличия. Это был фактически последний массовый аппарат из линейки «Электроника» и «Олимп». Была еще опытная модель «Олимп-006» с еще лучшим дизайном. Но как и более поздние модели «Олимп-700» и «Олимп-701», этот магнитофон практически не выпускался. Приведенные доработки подходят для всех перечисленных выше моделей. ![]() Блок управления на микроконтроллере

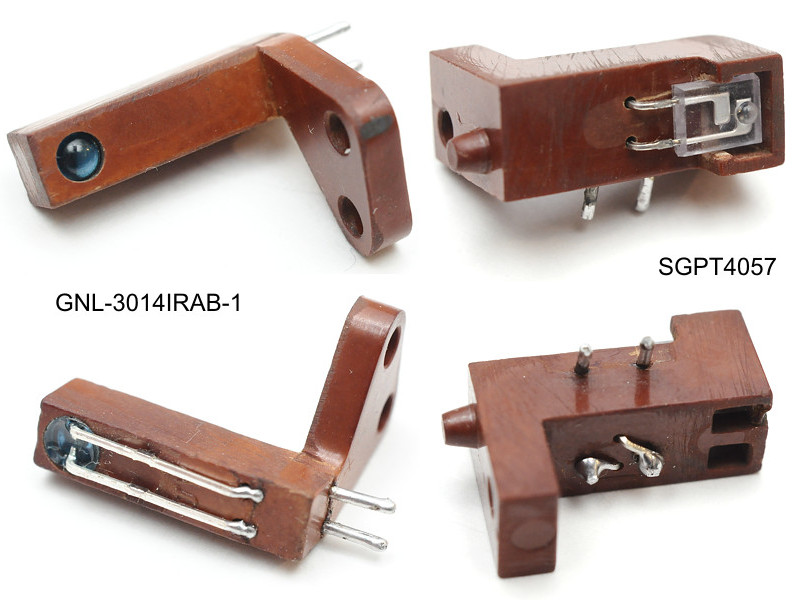

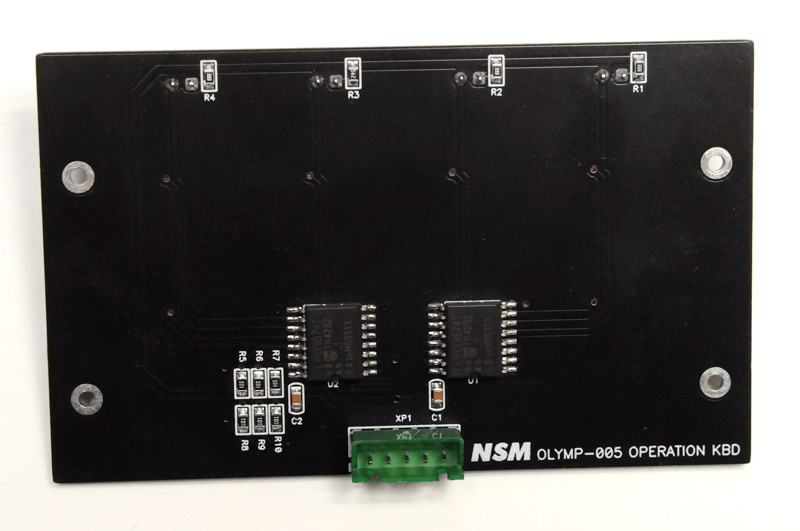

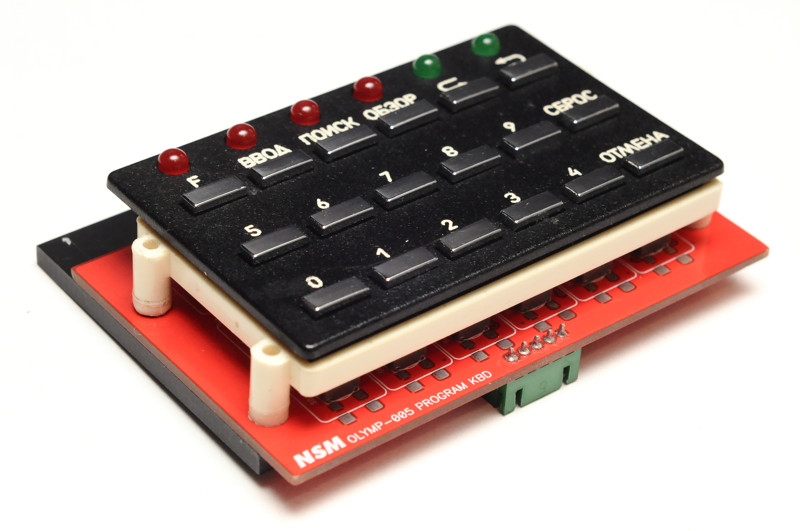

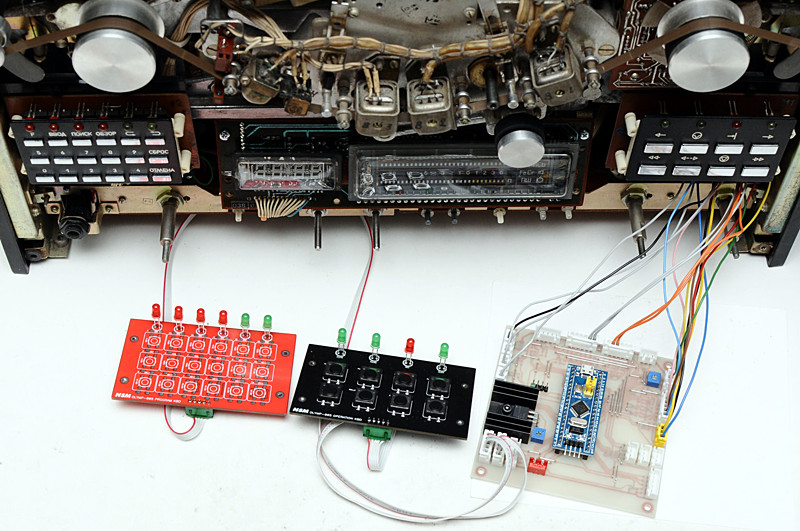

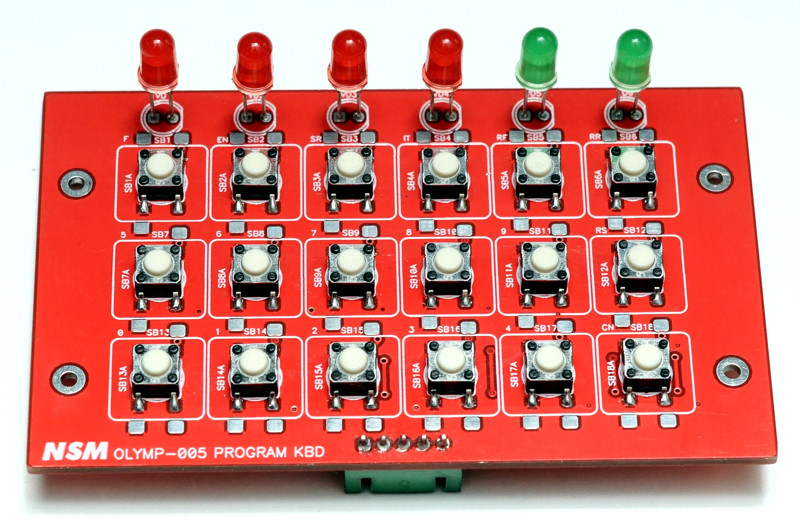

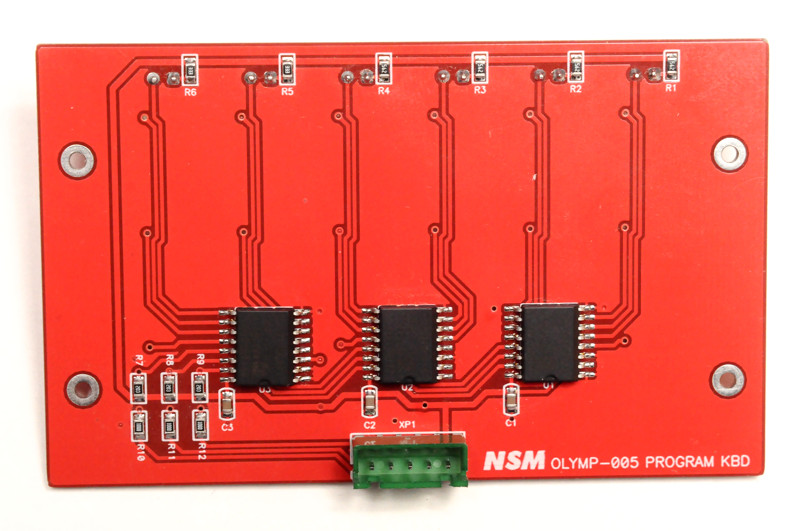

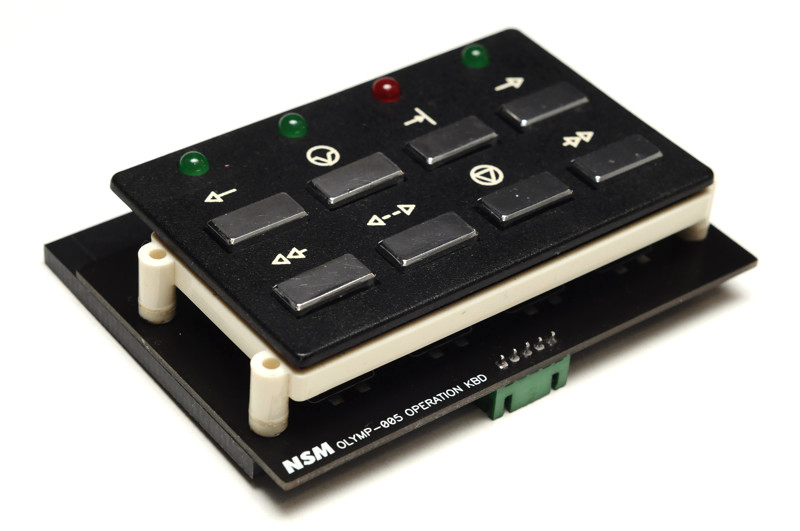

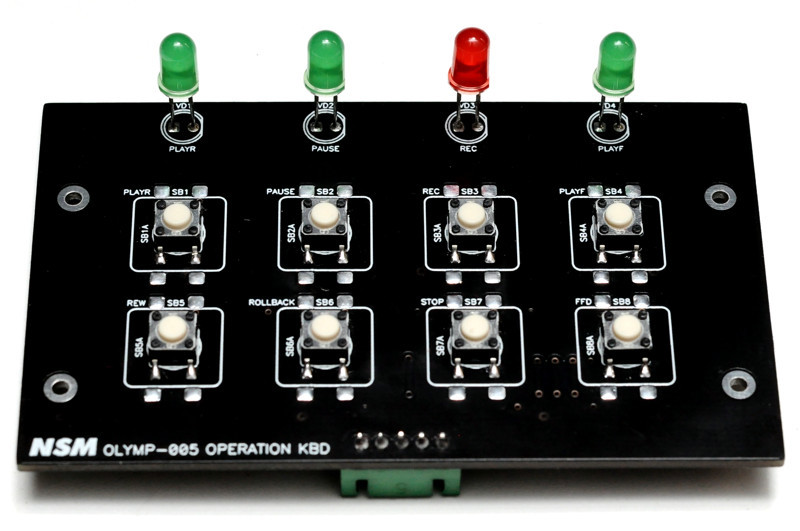

Одной из неприятных особенностей магнитофона является высокий уровень помех со стороны штатного блока управдения (БУ). Основным источником помех является люминесцентный индикатор счетчика, который подключен длинным шлейфом. Кроме того, длинные шлейфы используются и для подключения кнопок управления, которые объединены в матрицу с динамическим сканированием. ![]() В новом БУ кнопки управления и светодиоды индикации подключены по шине I2C через расширители PCF8574. Сканирование кнопок и динамическая индикация не используются. Счетчик расхода ленты и измертель уровня сигнала

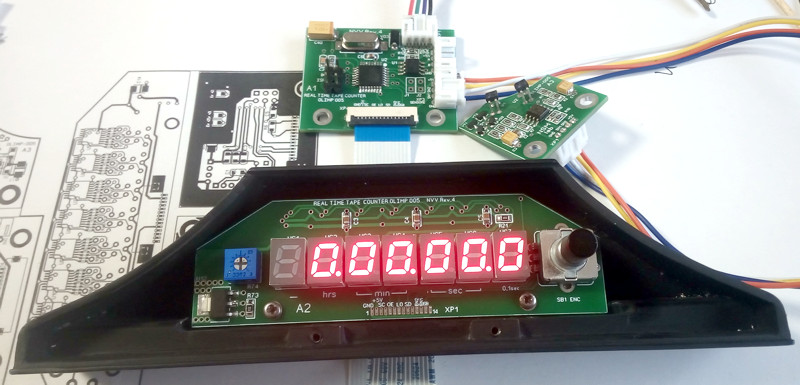

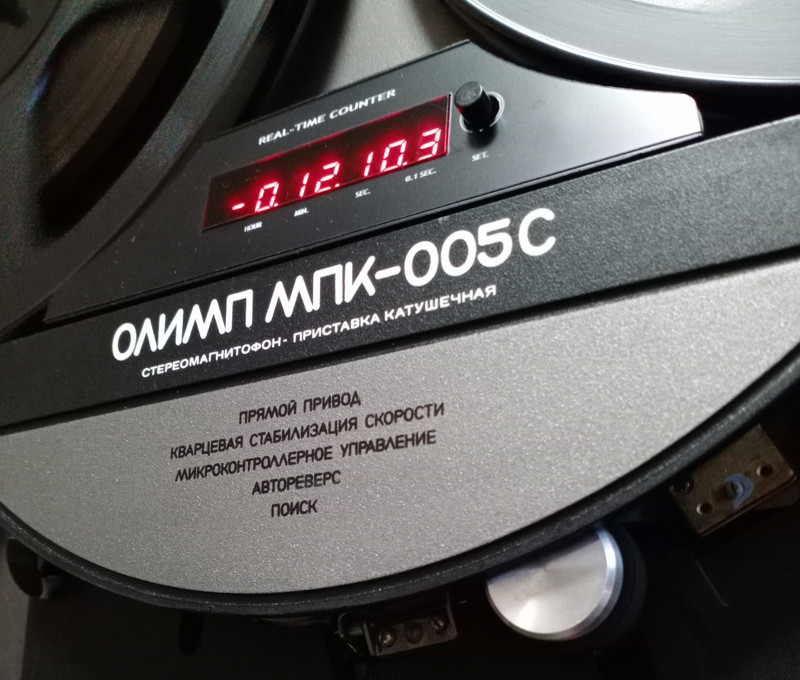

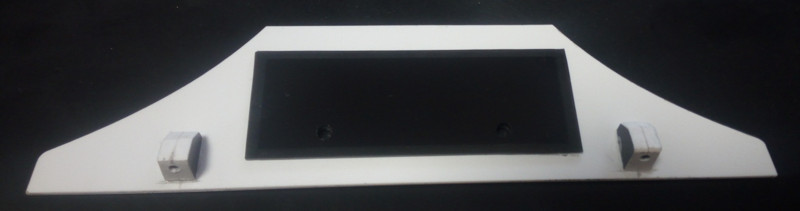

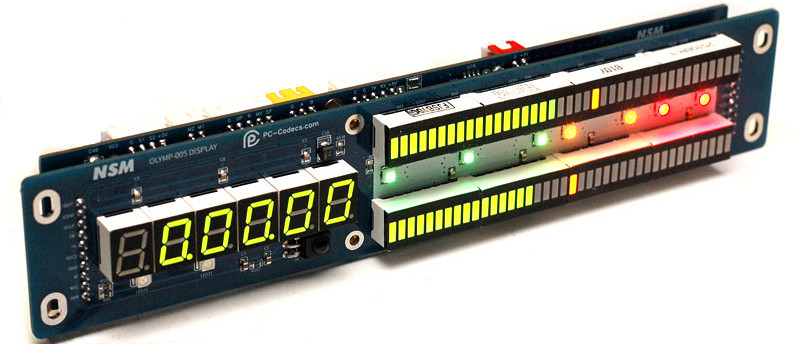

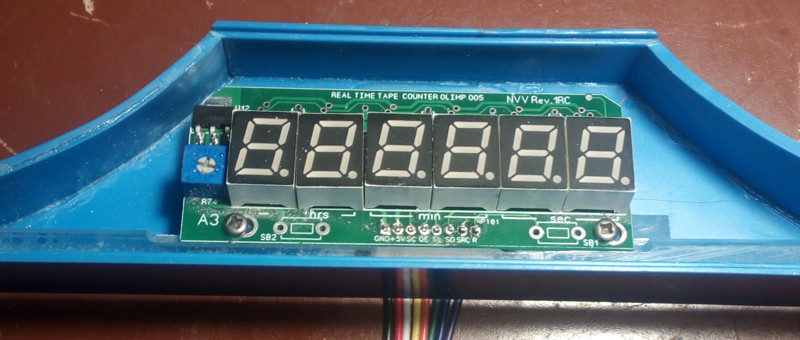

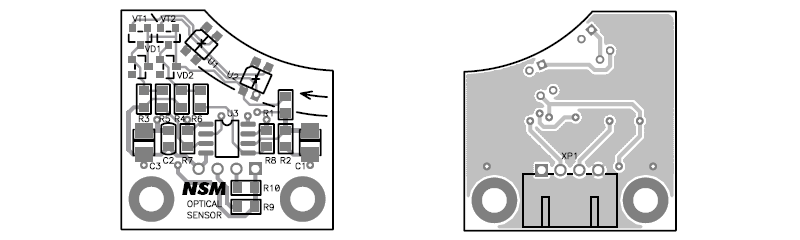

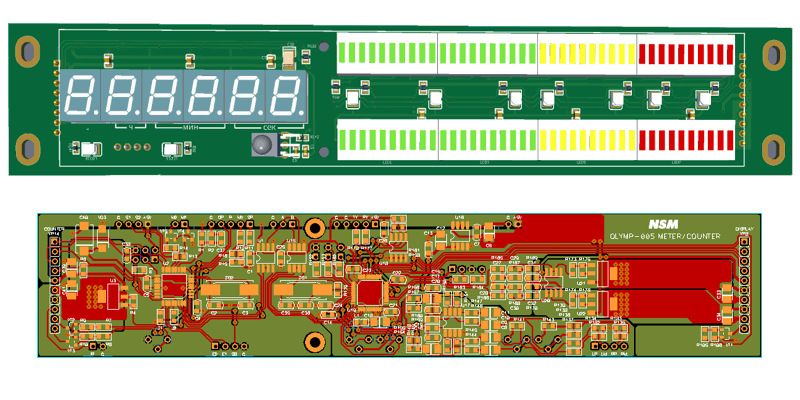

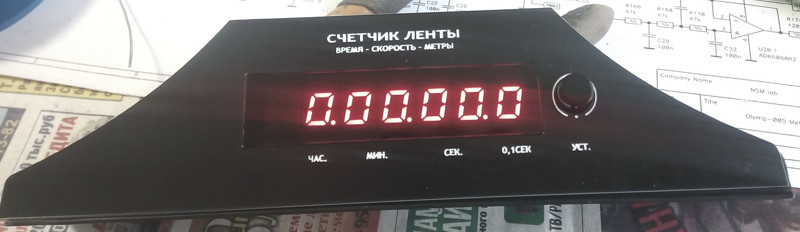

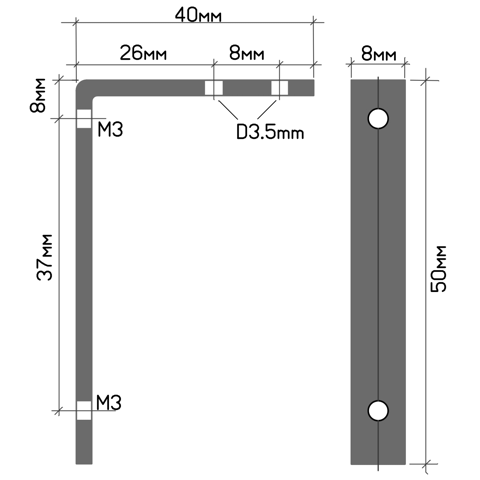

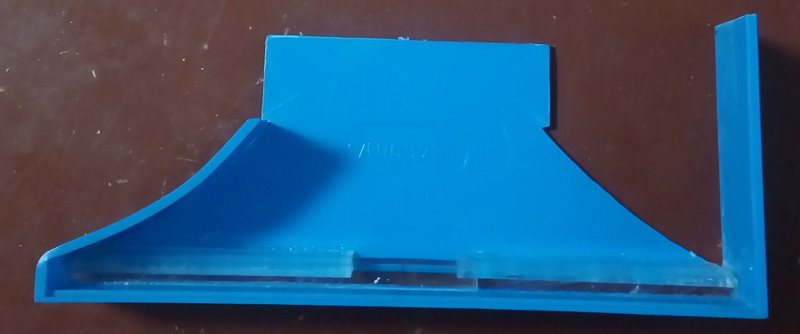

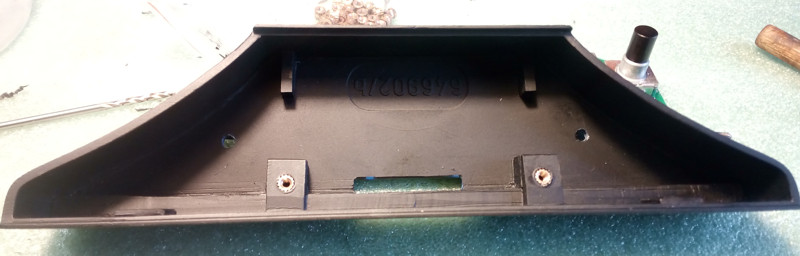

Новый счетчик расхода ленты выполнен на светодиодных 7-сегментных индикаторах, а измеритель уровня - на светодиодных 10-элементных линейных шкалах. ![]() ![]() Реализация счетчика и измерителя такая же, как и для магнитофона «Электроника-004», отличия только конструктивные. Здесь используются две печатные платы. На одной из них расположены элементы индикации и сдвиговые регистры. На второй плате расположены процессоры управления с необходимыми компонентами «обвязки». Используются раздельные процессоры для счетчика и измерителя, чтобы не переделывать имеющийся проект. ![]() ![]() Датчик движения и направления собран на отдельной плате и устанавливается на штатных стойках под крыльчаткой. Все печатные платы доступны ниде по ссылкам. ![]() Применение отдельных процессоров для счетчика и измерителя позволяет выполнить их на отдельных платах. Тогда измеритель может занимать всю длину окна (помещаются линейки на 50 элементов), а счетчик можно расположить над блоком головок. ![]() Корпус счетчика изготовлен из подходящей пластиковой коробки. Согнуть пластик можно с помощью фена паяльной станции. Для склейки можно использовать дихлорэтан или другой растворитель, в зависимости от типа пластмассы. ![]() ![]() ![]() После окончательной подгонки и шлфовки корпуса, он окрашивается черной матовой краской из аэрозольного баллончика. ![]() Плата индикации подключается к плате процессора счетчика с помощью 14-контактного сверхплоского кабеля. ![]() ![]() ![]() Панель счетчика изготовлена с помощью лазерной резки и гравировки. Использован белый пластик с черным покрытием, толщина 1.6 мм. После подгонки и установки крепежных стоек окрашена черной матовой краской. При покраске необходимо защитить лицевую сторону. ![]() ![]() Измеритель уровня собран на нескольких печатных платах, которые доступны ниже по ссылке. Схема измерителя аналогична измерителю для магнитофона «Электроника-004». ![]() За платой индикаторов установлена плата процессора индикатора. Слева на отдельной плате установлены светодиоды, которые подсвечивают транспаранты. Вся эта конструкция устанавливается внутрь пластиковой рамки, состоящей из двух слоев черного пластика толщиной 3 мм. Изготовлены они с помощью лазерной резки, все необходимые файлы есть по ссылкам ниже. После обработки краев деталей рамки они склеиваются между собой. В отверстия для крепления плат можно вплавить резбовые вставки, а можно использовать саморезы. Слой 3 рамки выполнен из черного пластика 2 мм. Центральная вставка и вставки в окна транспарантов выполнены из прозрачного оргстекла толщиной 2 мм. ![]() Крепится измеритель уровня на кронштейнах, изготовленных из листовой стали толщиной 2 мм. Дистанционное управление

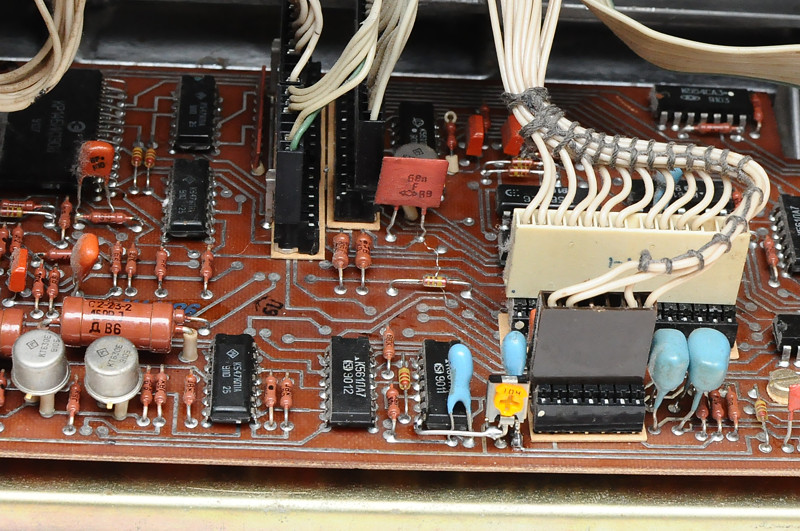

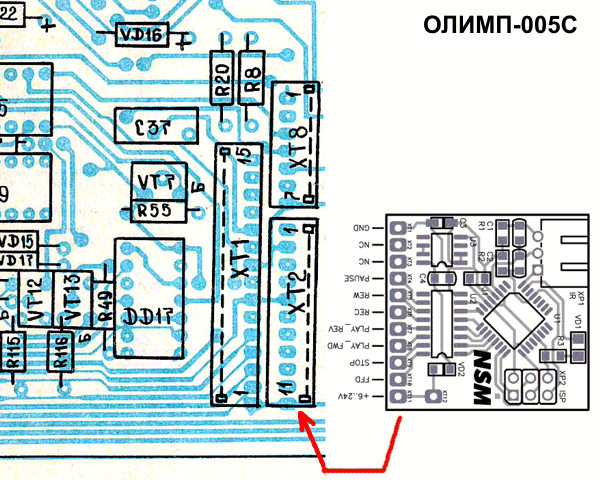

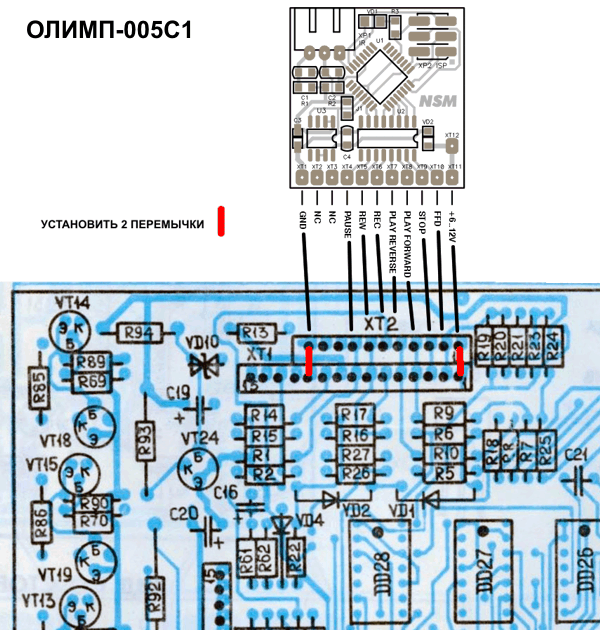

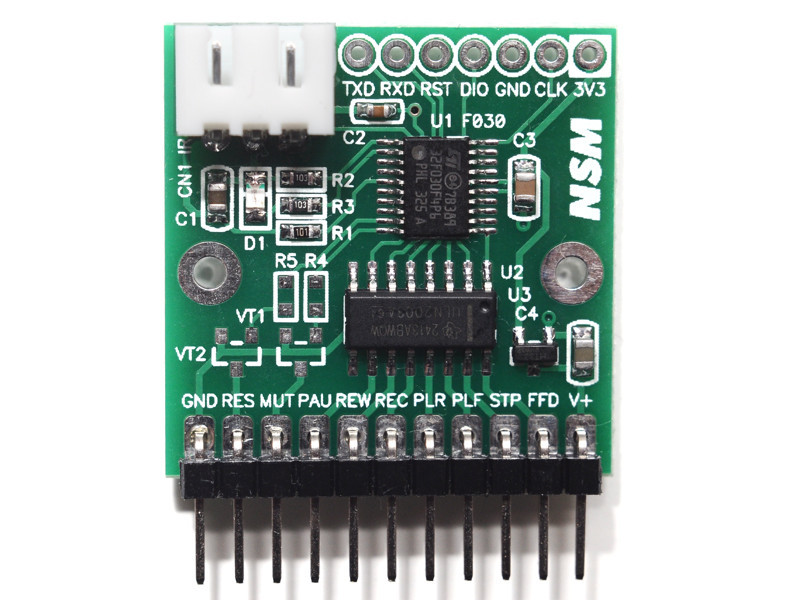

Магнитофон "Олимп-005" мог комплектоваться штатным дистанционным управлением, которое представляло собой отдельный блок и подключалось к магнитофону кабелем через разъем внешнего ДУ. Можно обойтись без этого внешнего блока и встроить декодер ДУ прямо внутрь магнитофона. Небольшая плата устанавливается в разъем на плате блока управления, куда штатно подключался шлейф от разъема внешнего ДУ. Для магнитофона "Олимп-005С" необходимо удалить ключ из этого разъема. Для магнитофона "Олимп-005С-1" дополнительно надо установить перемычки с крайних выводов этого разъема на контакты стоящего рядом разъема. Прошивку для платы ДУ можно скачать тут ![]() ![]() Блок управления двигателями
Место для текста Блок питания
Поскольку новй БУ питается напряжением +5 В, возникла необходимость в таком источнике. Чтобы не переделывать штатный трансформатор, был добавлен второй трансформатор, который одновременно позволяет реализовать дежурный режим работы. Основной блок питания (БП) переделан с использованием интегральных стабилизаторов. Аналоговый тракт магнитофона
Место для текста Downloads:
|
|
