Основные характеристики:
| • диапазон генерируемых частот | 0.1…50000 Гц |
| • минимальный шаг установки частоты | 0.001 Гц |
| • диапазон установки фазового сдвига | ±360° |
| • шаг установки фазового сдвига | 0.1° |
| • амплитуда выходного сигнала | 0…10 В |
| • минимальный шаг установки амплитуды | 0.01 В |
| • ослабление аттенюатора | 0, -20, -40 дБ |
| • выходное сопротивление | 50 Ом |
| • коэффициент гармоник на частоте 1 КГц, не более | 0.01% |
| • 10 предустановок частоты | |
| • режим выключения сигнала | |
| • цифровая калибровка частоты | |
| • цифровая калибровка амплитуды | |
| • интерфейс | USB (гальваническая развязка) |
| • питание | сеть 220 В 50 Гц |
| • потребляемая мощность | не более 10 Вт |
| • габариты | 160 x 140 x 60 мм (корпус Z-4A) |
| • вес | 0.5 кг |
Двухканальный генератор синусоидального сигнала SG-642 построен на основе прямого цифрового синтезатора частоты. Этот метод синтеза позволяет получить очень маленький шаг перестройки частоты. В данном генераторе он равен 0.001 Гц. Точность и стабильность выходной частоты обеспечена применением высокостабильного опорного кварцевого генератора. Начальное отклонение частоты устраняется процедурой цифровой калибровки. Благодаря применению 16-разрядного ЦАП достигается очень низкий коэффициент гармоник. Поскольку оба канала генератора работают от общего опорного генератора, отношение выходных частот остается постоянными в течение любого времени. Если оба канала запрограммированы на одну и ту же частоту, между ними можно задать любой фазовый сдвиг, который тоже будет оставаться постоянным в течение любого времени. Все эти качества, вместе с малыми габаритами и весом, выгодно отличают данный генератор от обычных аналоговых генераторов.
Прямой цифровой синтезатор частоты (DDS, Direct Digital Synthesizer) реализован программно на микроконтроллере ATmega88 фирмы "Atmel". Каждый канал синтезатора имеет 34-разрядный накопитель фазы, работающий на частоте 206 кГц. В памяти микроконтроллера содержится таблица 1/4 периода функции sin(), адресуемая накопителем фазы. Для полного использования разрешающей способности ЦАП на промежутках между табличными значениями производится линейная интерполяция функции sin(). Формирование синусоидального напряжения производится с помощью двухканального 16-разрядного ЦАП с шиной I2S TDA1543 фирмы "Philips". Сформированный аналоговый сигнал подвергается низкочастотной фильтрации с помощью фильтра Чебышева 4-го порядка. Отфильтрованный сигнал поступает на электронный аттенюатор, затем на выходной усилитель, после которого установлен пассивный аттенюатор.

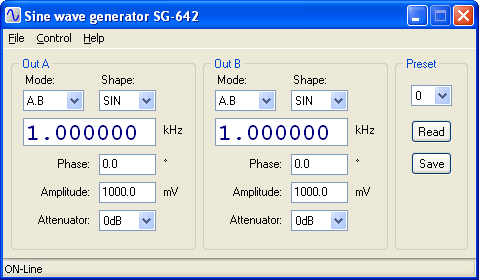

Генератор имеет интерфейс USB, что позволяет осуществлять управление с компьютера с помощью программы SG642.exe.

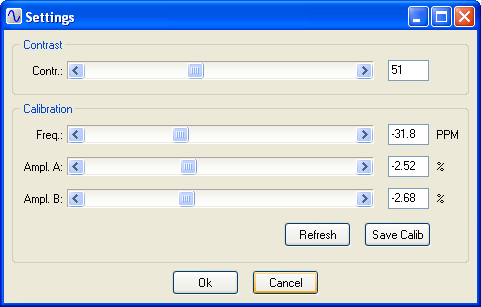

Кроме управления генератором программа имеет возможность произвести его калибровку.
Первоначально в генераторе применялся дисплей TIC-151, но сейчас он снят с производства и вместо него применяется TIC-154A. Схема панели с таким дисплеем приведена в описании генератора PG-872.
Описание будет дополнено.
sg-642_sch.pdf (295 kB) - схема генератора SG-642.
sg-642_pcb.pdf (270 kB) - рисунок печатных плат в pdf
sg-642_manual.pdf (294 kB) - руководство пользователя.
sg-642_history.zip (7 kB) - история изменений и BOM.
sg-642_pdf.zip (148 kB) - коллекция рисунков панелей (pdf).
sg-642_cdr.zip (192 kB) - коллекция рисунков панелей (cdr).
sg-642_pcad.zip (207 kB) - файлы разводки печатных плат (PCAD 2006).
sg-642_gerber.zip (214 kB) - платы в формате Gerber.
sg-642_hex.zip (39 kB) - прошивки процессоров.
sg-642_source.zip (122 kB) - исходники (EWAVR 4.21a и AVR Studio).
sg-642_soft.zip (545 kB) - управляющий софт.
sg-642_soft_source.zip (246 kB) - исходники управляющего софта (С++ Builder 6).
sg-642_erc12864.zip (503 kB) - SG-642 с дисплеем ERC12864-12.1
(автор - Земсков Сергей, sailor63@inbox.lv).
